- система стальной несъемной опалубки из двух холоднокатаных стальных верхних профилей 2x10 мм, установленных на стальной разделительной пластине.
Профиль закален, имеет острые края, чтобы при контакте с бетоном предотвратить его скалывание. Установленные на расстоянии 600 мм трапециевидные дюбеля из стали с высокой прочностью на растяжение обеспечивают перераспределение нагрузок посредством компенсационного шва.

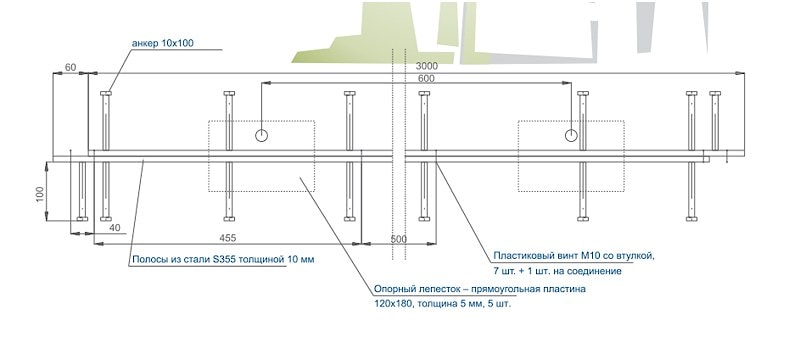

Анкерные штифты Ø 10 мм длиной 100 мм соединены с верхним стальным профилем шириной 10 мм. Простое соединение концов внахлест. Кожухи дюбелей изготовлены из полипропилена высокой плотности для оптимального перераспределения нагрузки при ограниченных вертикальных движениях.
ПРПРИЕМУЩЕСТВА:
· Стальные профили шириной 10 мм обеспечивают усиление и защиту края соединения от больших нагрузок, что значительно снижает требования к техническому обслуживанию компенсационных швов по сравнению с другими типами компенсаторов.
· Перераспределение нагрузок посредством трапециевидных дюбелей из стали с высокой прочностью на растяжение является значительно лучшим решением по сравнению с круглыми дюбелями, обеспечивает двустороннее боковое движение и ограничивает вертикальное движение между соседними плитами (в четыре раза меньше, чем для других видов испытываемых компенсационных швов).
Анкерные штифты прочно крепят верхние профили в полу и предотвращают какое-либо вращение профилей в результате ударов колес проезжающих автомобилей.
Деформационные швы Conecto Dowel гарантируют соответствующую устойчивость при непрерывной эксплуатации в условиях движения тяжёлого транспорта (вилочныепогрузчики и т.п.), колёса которых являются особо разрушительными для неправильно сооружённых деформационных швов.
1. пластина высотой 40 мм из стали S 355 MC толщиной 10 мм 2. отрывная система крепления элементов опорный стальной лепесток8 мм с корпусом из АБС-пластика 3. пластиковый корпус опорного лепестка (рис. 1) 5. стальной элемент толщиной 2 мм – несъёмная опалубка
Conecto Sinus – это новинка на рынке деформационных швов. Выполнен с использованием материалов наилучшего качества. Конструкция шва выполнена таким образом, что создается ощущение полного отсутствия деформационного шва в полу. Conecto Sinus ...
