PERMABAN AlphaJoint СSS

ПРИМЕНЕНИЕ:
· Для полов на грунте, бесшовных и раздельных, армированных стальными прутьями или сеткой, либо установленных на железобетонных сваях подвергающихся большим нагрузкам.
· При раскрытии компенсационного шва на 30 мм в бетоне остается 45 мм дюбеля со стороны свободного движения, благодаря чему может компенсироваться большее раскрытие соединения.
ХАРАКТЕРИСТИКИ:

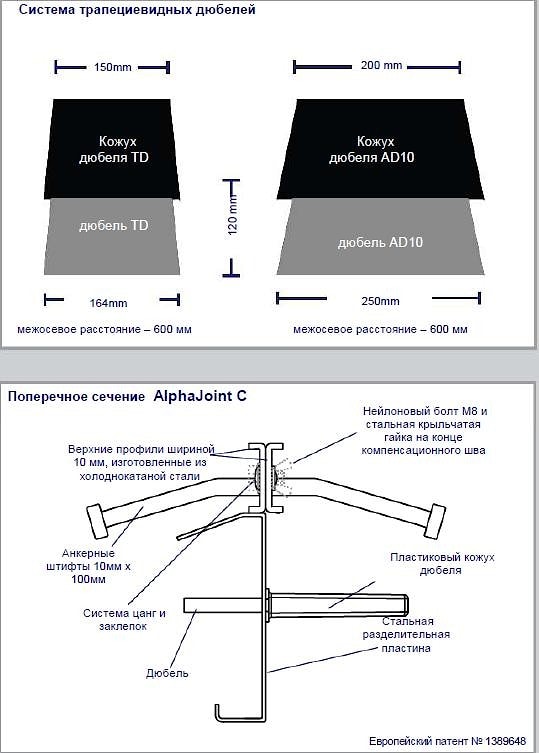

AlphaJoint СSS- система стальной несъемной опалубки из двух холоднокатаных стальных верхних профилей 2x10 мм,верхняя часть которой сделана из нержавеющей стали, установленных на стальной разделительной пластине. Уникальный запатентованный процесс холодной прокатки создает «колотое» поперечное сечение верхних профилей.
Профиль закален, имеет острые края, чтобы при контакте с бетоном предотвратить его скалывание. Благодаря сбалансированной конструкции достигается 43 % экономия материалов в сравнении с полным профилем 4010. Установленные на расстоянии 600 мм трапециевидные дюбеля из стали с высокой прочностью на растяжение (min.410 Н/мм2) обеспечивают перераспределение нагрузокпосредством компенсационного шва.
Анкерные штифты Ø 10 мм и длиной 100 мм соединены индукционной сваркой с верхним стальным профилем шириной 10 мм. Простое соединение концов внахлест. Монтаж с помощью AlphaFix – универсальных несъемных пят либо прутьев. Кожухи дюбелей изготовлены из полипропилена высокой плотности для оптимального перераспределения нагрузки при ограниченных вертикальных движениях.
ПРПРИЕМУЩЕСТВА:
· Стальные профили шириной 10 мм обеспечивают усиление и защиту края соединения от больших нагрузок, что значительно снижает требования к техническому обслуживанию компенсационных швов по сравнению с другими типами компенсаторов.
· Перераспределение нагрузок посредством трапециевидных дюбелей из стали с высокой прочностью на растяжение является значительно лучшим решением по сравнению с круглыми дюбелями, обеспечивает двустороннее боковое движение и ограничивает вертикальное движение между соседними плитами (в четыре раза меньше, чем для других видов испытываемых компенсационных швов).
Анкерные штифты прочно крепят верхние профили в полу и предотвращают какое-либо вращение профилей в результате ударов колес проезжающих автомобилей.
· Зажимные цанги обеспечивают выравнивание верхних профилей, заклепки разрываются во время усадка бетона.
· Соединение концов внахлест ускоряет точный монтаж и устраняет необходимость использовать на стройке сварку.
· Регулировочная опора AlphaFix для многократного использования позволяет легко достичь очень точного выравнивания пола с применением простой системы микро-выравнивания.
· Все подверженные повреждениям пересечения компенсационных швов усиливаются посредством готовых сборных соединений.
· В результате усиления жесткости конструкция компенсационного шва стала более простой, что облегчает его монтаж.
